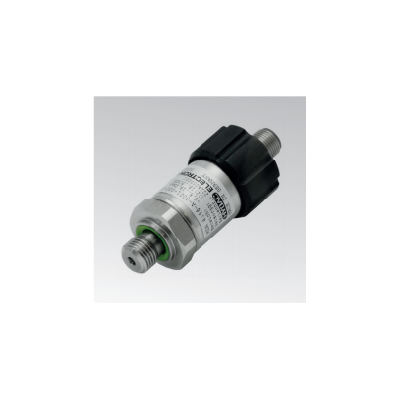

Hydac贺德克 HDA 4100 压力变送器 HDA 4145-A-01.0-000-F1
HDA 4100 系列压力变送器具有带厚膜应变计的陶瓷压力测量元件，专为低压范围内的绝压测量而开发。
HDA 4100 的输出信号 4 .. 20 mA 或 0 .. 10 V 可以连接到 HYDAC ELECTRonIC GMBH 的所有测量和控制设备，以及连接到市面上常见的控制元件。
HDA 4100 的主要应用领域是液压和气动的低压领域，特别是在制冷和空调技术以及制药行业的应用。
| 输入参数 | |||
| 测量范围 | bar | 1 | 2.5 |
| 超负荷范围 | bar | 3 | 8 |
| 爆破压力 | bar | 5 | 12 |
| 机械连接 | G1/4 A ISO 1179-2 G1/2 B DIN EN 837 | ||
| 与介质接触的部件 | 连接件：不锈钢 传感器元件：陶瓷 密封：铜(G1/2) / FPM / EPDM | ||
| 推荐拧紧扭矩 | 20 Nm (G1/4); 45 Nm (G1/2) | ||
| 输出参数 | |||
| 输出信号 (在许可的负荷下) | 4 .. 20 mA, 2 线 RLmax = (UB - 8 V) / 20 mA [kΩ] 0 ..10 V, 3 线 RLmin = 2 kΩ | ||
| 精度 *限设置 | ≤ ± 0,5 % 满量程典型值 ≤ ± 1 % 满量程*大值 | ||
| 设置*小值时的精度 (B.F.S.L.) | ≤ ± 0,25 % 满量程典型值 ≤ ± 0,5 % 满量程*大值 | ||
| 温度补偿零点 | ≤ ± 0,02 % 满量程典型值°C. ≤ ± 0,03 % 满量程*大值°C | ||
| 温度补偿范围 | ≤ ± 0,02 % 满量程典型值°C. ≤ ± 0,03 % 满量程*大值°C | ||
| 设置限制点时的非线性 | ≤ ± 0,5 % 满量程*大值 | ||
| 滞后 | ≤ ± 0,4 % 满量程*大值 | ||
| 重复性 | ≤ ± 0,1 % 满量程 | ||
| 上升时间 | ≤ 1 ms | ||
| 长期漂移 | ≤ ± 0,3 % 满量程典型值/ 年 | ||
| 环境条件 | |||
| 补偿温度范围 | -25 .. +85 °C | ||
| 运行温度范围 | -40 .. +85 °C / -25 .. +85 °C | ||
| 储存温度范围 | -40 .. +100 °C | ||
| 介质温度范围 | -40 .. +100 °C / -25 .. +100 °C | ||
| CE标志 | EN 61000-6-1 / 2 / 3 / 4 | ||
| CRUUS标志 | 证书编号 E318391 | ||
| 抗震性（10 .. 500 Hz） | ≤ 20 g | ||
| 抗冲击性 | ≤ 100 g / 6 ms | ||
| 防护等级 | IP 65（Binder 714 M18） IP 67 - M12x1 插头 - 插头 EN175301-803 | ||
| 其他参数 | |||
| 供电电压 | 8 .. 30 VDC 2线 12 .. 30 VDC 3线 | ||
| 残余波纹供电电压 | ≤ 5 % | ||
| 功耗 | ≤ 25 mA | ||
| 使用周期 | >1000万次 负载变化0 .. 100 % 满量程 | ||
| 重量 | ~ 150 g | ||
